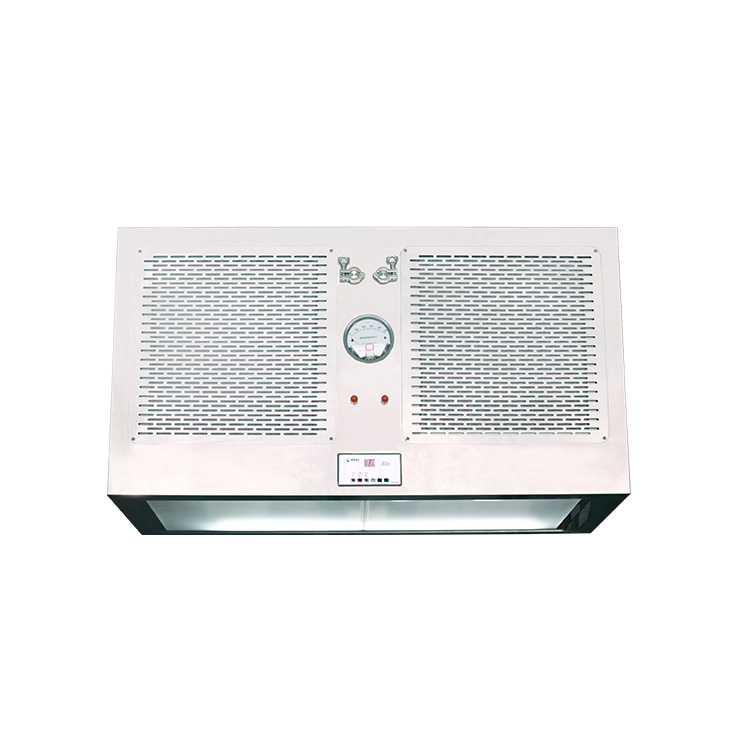

层流罩

层流罩是一种提供A级单向流、创造局部高洁净度环境的空气净化设备。其工作原理是将空气以一定的风速通过高效过滤器过滤后,经阻尼层均压,使洁净空气呈单向流送向工作区,从而获得工作保护区所需的流型和洁净度。层流罩可以单个或多个组合使用,其工作区为无菌核心区。

170386716472

产品优势

  • 双层负压结构,无泄漏风险。

  • HEPA保证低阻力、高效率,液槽密封更可靠。

  • 内外一致,操作空间内壁光滑,整洁无死角。便于安装、拆卸、清洗。

  • 控制程序:形式丰富,包括自动模式以及手动模式,可满足客户生产线联动等个性化要求。

  • 多重均压,风速均匀,单向流型好。

  • 进口风机,余压大,低噪节能,性能可靠。

  • 设计简洁,维护成本低,提供高效A级洁净环境。

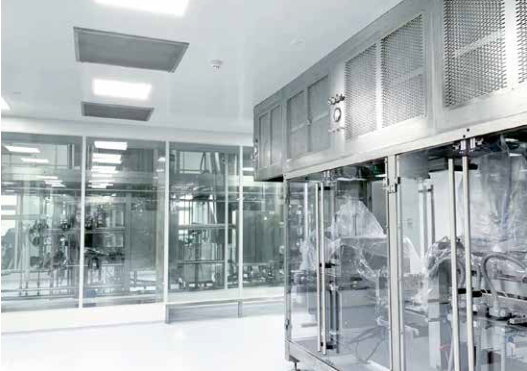

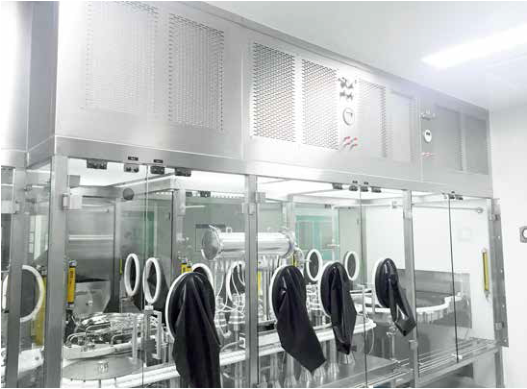

  • 可用于要求超洁净的无菌产品装配、测试、检验等生产过程。

  • 集成式风机-过滤模块,噪音低。

  • 不锈钢板拉丝板SUS304/δ≥1.2mm,粗糙度小于0.6um,并酸洗钝化处理。

  • 层流罩缝隙处使用防霉硅酮胶密封处理;超过5mm缝隙使用不锈钢板进行装饰覆盖。

  • 配有PLC控制器,并设有报警指示灯,当层流异常时,报警蜂鸣器提示。
    可显示风机运行状态,实时风速、压差、报警信息,保留连接BMS的通讯功能。

  • 可配备人机界面触摸屏:
    触摸屏具有启停风机、调整每个风机转速功能。

    实时显示压差、风速、转速等参数,并具备超限报警功能。

    控制系统需设置 三级管理权限(操作员、维护员、管理员),防止非授权操作。

  • 预配备初效(G4)、高效(H14)过滤器,高效过滤器过滤效率≥99.99%

  • 设有PAO发尘口与取样口,支持PAO完整性测试。

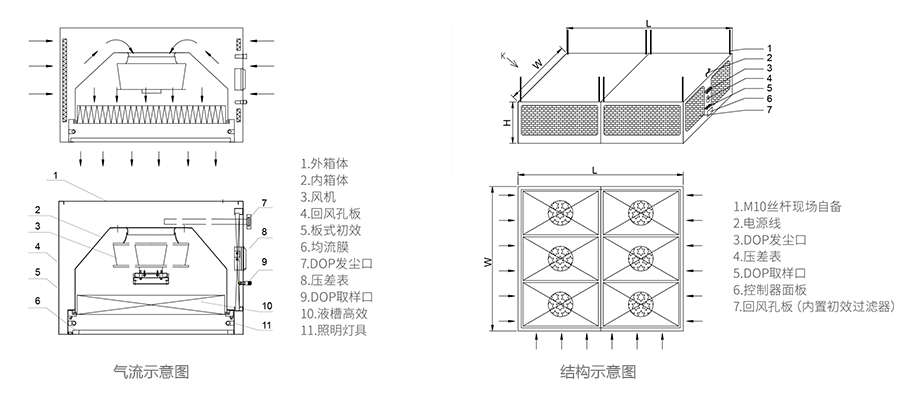

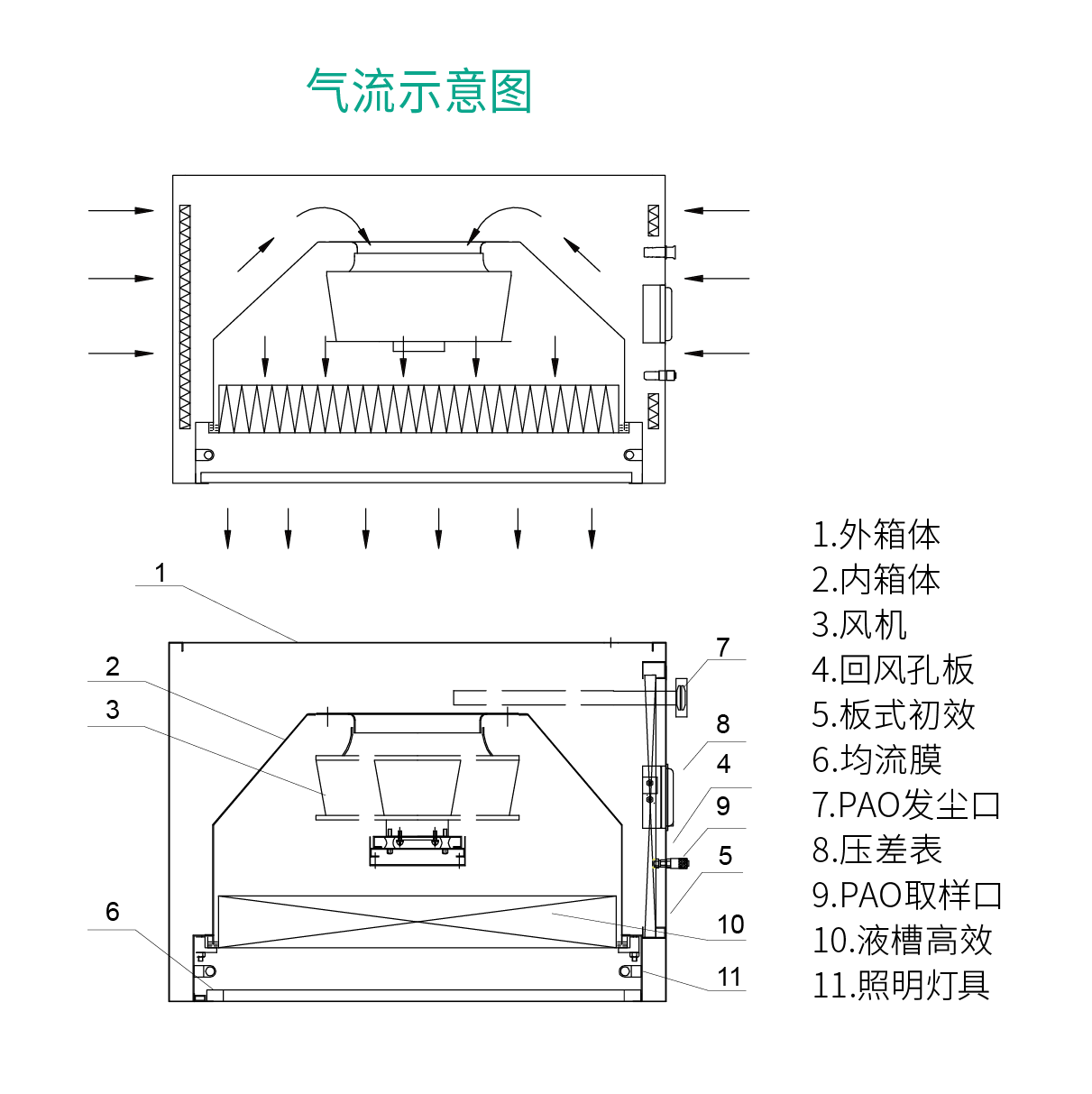

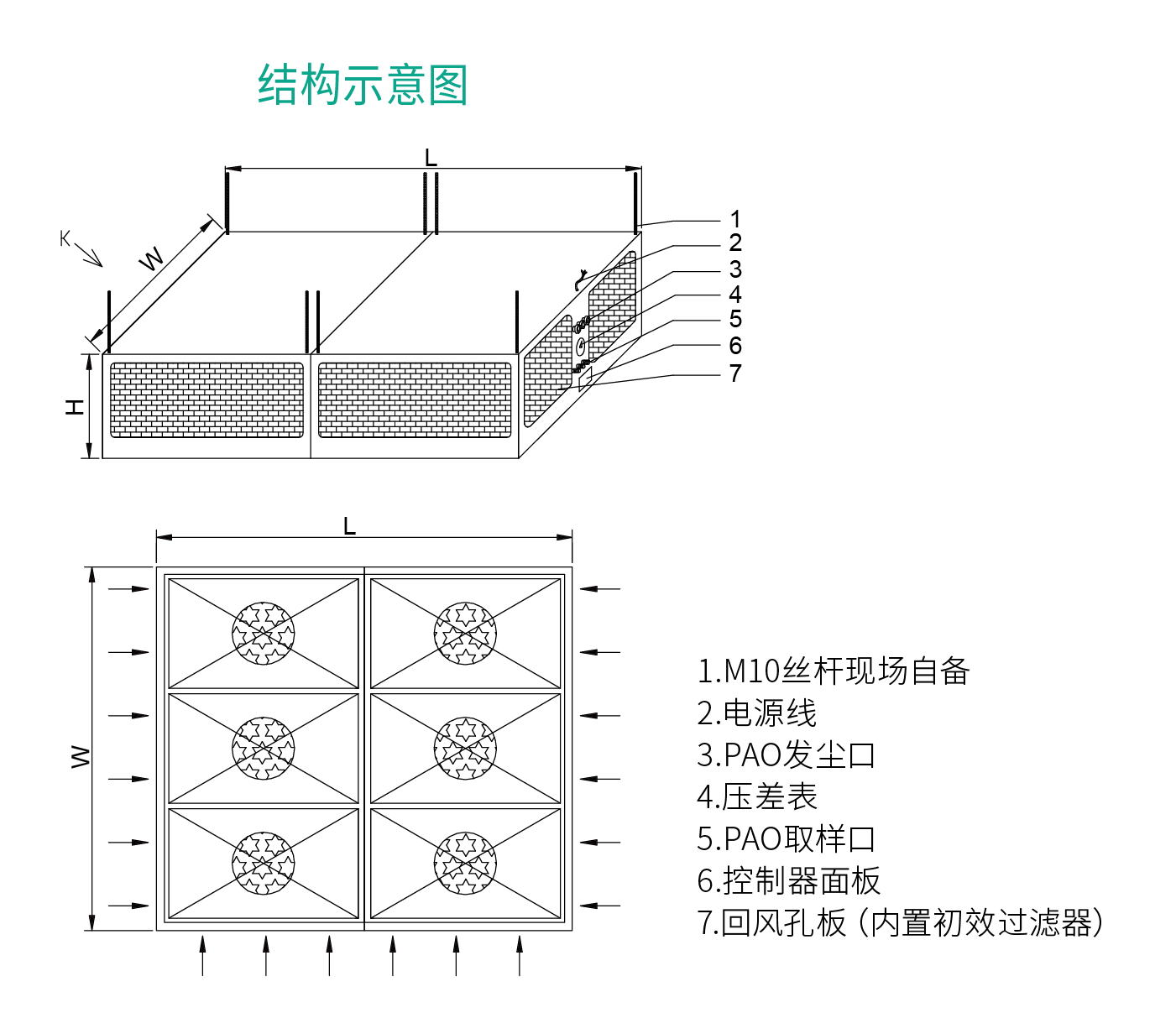

产品示意图

0809211165528


标准型号尺寸及基本性能参数

型号

外形尺寸L×W×H

工作区尺寸L×W

出风面额定风速(m/s)

工作区洁净度

噪音(dB)

LUFH12-120060

1200×600×650

1200×600

0.45±20%

A级

65~75

LUFH16-100100

1000×1000×650

1000×1000

LUFH32-200100

2000×1000×650

2000×1000

LUFH35-180120

1800×1200×650

1800×1200

LUFH47-240120

2400×1200×650

2400×1200

LUFH49-200150

2000×1500×650

2000×1500

LUFH65-200200

2000×2000×650

2000×2000

注:表中所列规格仅供客户参考,A级单向流罩大多根据客户的URS设计制造。
